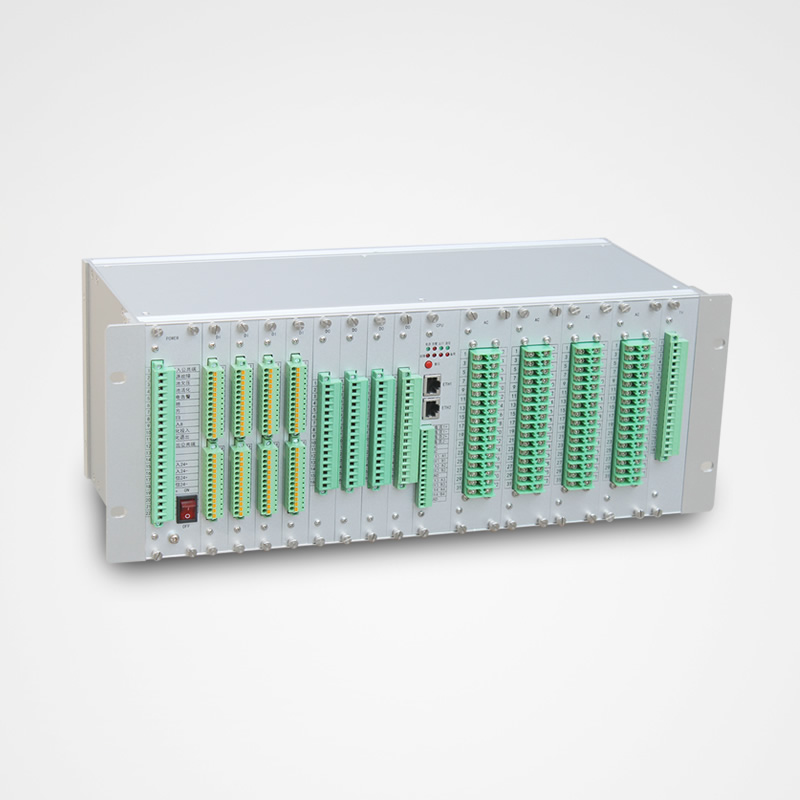

  • DTU配網終端核心單元
  • 所屬類別:配網終端DTU
  • 產品概述

    DTU配網終端核心單元是構成配網自動化終端DTU柜的主要核心元件,主要適用于35KV用以下的開閉站、變電站、變電所、配電室、配電房的1~24回路的線路測控,與配電網自動化主站和子站系統配合,實現多條線路的電量的采集和控制。

  • 產品概述
  • DTU配網終端核心單元是構成配網自動化終端DTU柜的主要核心元件,主要適用于35KV用以下的開閉站、變電站、變電所、配電室、配電房的1~24回路的線路測控,與配電網自動化主站和子站系統配合,實現多條線路的電量的采集和控制。
    • DTU配網終端核心單元概述

      集遙信、遙測、遙控、保護、通信、電源管理于一體的新型配電自動化終端,適用于10kV開閉站、配電室、環網柜、箱變等場所。該終端基于數字信號處理技術和高速工業通信網絡技術,實現高速工業現場總線級聯,個體為“集中監控式”,整體為“智能分布式”。測控終端各功能插件獨立設計,軟硬件組態擴展靈活,支持在線遠程故障診斷、程序升級、數據管理等高級應用功能,維護簡易、操作方便。

      技術優勢

      ●采用測量、控制、保護、通信“四合一”一體化設計,實現開閉所、環網柜、箱變智能解決方案。
      ●核心單元采用標準機箱,支持前/后接線,整機具備多種結構形式,適合落地、壁掛、柜體等安裝方式。
      ●功能插件獨立設計、總線式結構,功能擴展方便,支持熱插拔。
      ●硬件平臺統一,基于雙CPU技術,高速DSP+ARM系統,成熟保護及測控算法,保證數據采集的準確及快速性。
      ●裝置元件采用工業品級軍品級,滿足IEC6100-4-IV(最嚴酷等級)電磁兼容要求,適應電力戶外惡劣環境。
      ●軟硬件靈活組態配置,產品適用性強,能提供多回路監控、高低壓同時在線監測功能。
      ●通信管理機功能,支持多種通信方式,可配置多種通信規約,并具備數據轉發功能。
      ●電源智能監控及管理技術,自主判斷交流失電、蓄電池欠壓,實現蓄電池的自動無擾切換、充放電、活化管理功能。

      資質證書

      站所終端DTU資質證書

      DTU配網終端核心單元技術特點

      高性能軟件平臺
      以高性能32位微處理器和實時嵌入式操作系統為平臺,綜合使用了各種硬件、軟件的前沿技術,具有高性能、高精度、高可靠性、高穩定性。
      靈活配置的三遙
      可根據現場需要靈活配置開入、開出及交流采量。每塊開入板實現24路開入量采集,每塊開出板實現4路開出量輸出,每塊交流電流采樣板實現16路交流量采集 ,1塊交流電壓采樣板實現12路交流量采集。開入開出板最多可配置4塊,交流電流采樣板最多可配置4塊,交流電壓采樣板可配置1塊。每條線路的零序電流和 零序電壓,即可以由三相電流或三相電壓計算獲得,也可由零序CT或零序PT直接采集獲得,可根據現場實際情況靈活配置。
      豐富的故障檢測功能
      每條線路都可靈活設置定值,實現電壓越上限、電壓越下限、零序電壓越限、涌流閉鎖、零序電流過流、過負荷等功能。
      可選配FA功能
      ●智能型FA
      具有專門的FA配置界面,可以根據不同的要求實現不同的FA保護策略的設置,實現配網故障的定位、隔離和恢復非故障區域的供電。
      ●電壓型FA
      含有多種智能算法,配置線路保護功能,同時基于配電線路的結構特點,通過多種保護功能類型的配合,實現就地故障查尋、就地故障隔離。
      ●電流型FA
      具有多段過流檢測、出口跳閘功能,可設置兩次自動重合閘、具有二次重合閘閉鎖功能。電流計數功能。
      多樣化通訊方式
      4路串行接口,支持RS232/RS485,波特率:300~115200bps;2路以太網,10/100M自適應。支持IEC101、104、CDT等通信規約。
      維護
      提供的維護軟件,運行人員可通過以太網維護接口在本地或主站對裝置進行維護,實現硬件配置整定、參數設定、實時數據查看、歷史記錄分析等功能。

      DTU主控單元組成

      主控單元主要由遙測板(YC)、MCU 板、遙信板(YX)、遙控板(YK)、電源板 (PWR)組成。其結構如下圖所示:

      配電站所終端DTU主控單元結構

      遙測(YC)功能及接線

      可進行交流的采集、轉換、處理模擬量并可同時向主站傳送,實現電流、電壓量的測量,并監視饋線的供電狀況,按線路分,每條線路采集、轉化并處理的模擬量包括以下幾點:
      √三相電壓 Ua、Ub、Uc 或則兩線路電壓;
      √三相測量電路 Ia、Ib、Ic 或則保護電流;
      √各相有功功率與無功功率以及總功率;
      √零序電壓3U0與零序電流3I0;
      √頻率;
      √總功率因數與分相功率因數。
      DTU遙測功能接線

      遙信(YX)功能及接線

      1、輸入電路可以監視 96 路干接點輸入的數字量(或者 128路),裝置內部的 DC/DC 轉換器輸出隔離的 24VDC 為干接點提供輸入回路驅動電源。
      2、允許使用外部隔離電源代替內部 24VDC 作為接點輸入電源。數字輸入的隔離濕電壓采用"或"設計,可以使用電壓高達 48VDC 的外部隔離濕電源。如果采用 48VDC 外部電源,需要通過公司技術人員進行必要配置。
      3、雙點遙信的合成:能夠根據采集到的開關分閘與合閘的位置信息,自動生成具有故障態、中間態、合閘及分閘表述能力的雙點遙信信號,支持遙信變位優先傳送。
      4、軟遙信生成,包括:裝置故障信號,各線路的過負荷、單相接地、過 電流、相間短路、過電壓、零序過電流等信號。
      配網終端DTU遙信功能接線

      遙控(YK)功能及接線

      1、支持本地手動按鈕實現對斷路器的分、合閘操作,具備控制出口硬壓板,支持控制出口軟壓板功能;
      2、裝置接受并執行來自主站或子站的遙控指令,完成開關的分、合閘、閉鎖操作;
      3、記錄并保存最近 10 次操作記錄。
      站所終端遙控功能接線

      通訊功能及接線

      1、站所終端DTU集成有2個RS232口、兩個RS485以及兩個以太網接口,所有通信口均經過光電隔離,具有良好的抗干擾與防雷特性。適用于光纖、載波、無線、專線等各種通信方式。
      2、具有豐富的通信規約,如104、DNP3.0、101、SC1801、CAN2.0B 等各種規約,能與國內配電自動化系統各廠家設備接口。
      配網DTU終端通訊功能接線

      數據傳輸功能

      1、與主站(子站)通信,實現數據轉發、信息上傳、接受并執行主站(主站)下發的控制命令,配合完成開關操作等功能。
      2、數據任意排序與轉發功能:數據上送時可根據需要在原始的信息庫中進行挑選,并按理想的上送順序進行排序,可以有效的降低配電自動化系統的負擔,提高資源利用率。
      3、對時功能接收主站的對時命令,與系統時鐘保持同步,使事件記錄具有可比性。

      電源管理功能

      1、具有掉電保護,電源重新恢復后,能自啟動。
      2、具備蓄電池后備電源,主電源失電后,裝置正常工作不低于 12 小時,支持開關動作次數≥10 次。
      3、具備電源充放電管理及維護功能。
      4、支持自動、手動、遠方電池活化操作。

      技術參數

      電氣參數
      額定數據 交流電壓 100V、220V
      交流電流 1A、5A
      頻率 50Hz
      功率消耗 整機功功耗 <30VA
      交流電壓 <0.5VA/相
      交流電流 <0.75VA/相
      過載能力 交流電壓 1.2倍額定電壓:連續工作,2倍額定電壓:允許 1 秒
      交流電流 1.2倍額定電流,連續工作
      主要技術指標
      遙測量精度 交流電流采樣精度 0.5級
      交流電壓采樣精度 0.5級
      功率采樣精度 1級
      遙信開入 開關量輸入 較大128 路(1500VDC 隔離)
      開關變位分辨率 2ms
      防抖動時間 軟件設置,1~32000ms
      輸入類型 接點狀態或電度脈沖量
      接點輸入電源 24VDC,內部/外部可選擇
      輸入電流 2.5mA~3.5mA
      狀態輸出 標準 16路SBO(16 路繼電器)
      可靠性 軟硬件操作選擇(SBO)
      輸出繼電器接點 DC30V 5A、AC250V 5A
      通訊 通信口 2個RS232(1200~115.2kbps)
      以太網口 2個10M/100M自識別
      RS485 2個RS485
      加強型維護串口 DB9
      工作環境
      溫濕度 環境溫度 -40℃~70℃
      較大變化率 1℃/h
      相對濕度 10%~100%
